Hydraulik + Pumpe | LELIT PL92T - ELIZABETH

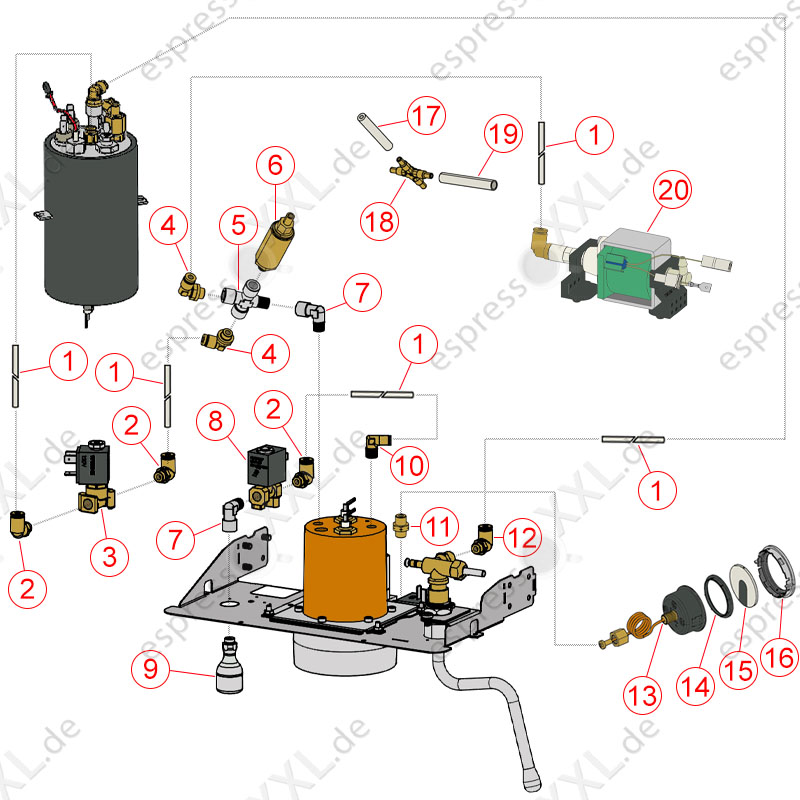

Gleichen Sie das Ersatzteilschema mit der Gegebenheit Ihrer Maschine ab. In der rechten Positionsleiste wählen Sie den Artikel anhand der Positionsnummer aus. Der Artikel wird Ihnen nun anstelle dieses Text angezeigt. Sie können den Artikel nun direkt in den Einkaufswagen (auch als Merkzettel geeignet) legen oder sich im Detail anzeigen lassen. Mit Klick auf die Positionsnummer unterhalb des Artikelbild kommen Sie wieder zurück auf die Positionsleiste. Bitte beachten Sie, das die Positionsleiste - bei vielen Positonen - scrollbar ist..
Pos.
Schlauch aus PTFE 3x5 als Meterware - Bitte benötigte Länge bestellen, auch rationale Mengen möglich, z.B. 0,3 Meter.
AUSSEN-Durchmesser ø 5 mm
INNEN-Durchmesser ø 3 mm
Wandstärke 1 mm
Werkstoff: PTFE, lebensmittelbeständig und entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550
Farbe: Natur / Transparent
Temperaturbereich: -196°C bis +260°C
Betriebsdruck: 32 bar
Richtwerte für die Druckausnutzung bei Temperaturbelastung: bis +20°C: 100%, +50°C: 87%, +75°C: 77%, +100°C: 68%, +150°C: 53%, +200°C: 39%, +250°C: 28%
*Hinweis zum Artikel:
Aufgrund fehlender Rückstellkräfte des Schlauches, besteht eine hohe Verformungsgefahr beim abschneiden.
Wir empfehlen diese Schläuche mit einem scharfen Schlauchschneider bzw. Klinge abzulängen, um einen geraden Abschnitt ohne Beschädigung zu garantieren.
für (LELIT) Kaffeemaschine ANNA (PL41) ANITA (PL042) - GLENDA (PL041PLUS) - DIANA (PL60R1) - MARA (PL62) - GRACE (PL81T) - KATE (PL82T) - VICTORIA (PL91T) - ELIZABETH (PL92T)
passend für: Ersatzteil-ID / Hersteller:
MC117 LELIT
MC117-220 LELIT
MC117-350 LELIT
ODMC LA PAVONI
Pos.
für Schlauch 3x5mm
für (LELIT) Kaffeemaschine PL040 - PL041 - PL042 Serien
passend für: Ersatzteil-ID / Hersteller:
MC073 LELIT
ODMC073 LA PAVONI
Pos.
Hersteller OLAB - SERIE 09000
Spule Typ 09000BH-K5FV
Spannung 220/230V~ - 50/60Hz
Druckbereich max. 25 bar
Bohrung 1,5 mm
Schutzart IP 65
Gewinde (2x) 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Länge 27 mm
Einsatzbereich Kesselfüllung - stromlos geschlossen
für(LELIT)Kaffeemaschine MARA (PL62X) - BIANCA ( PL162T )
passend für: Ersatzteil-ID / Hersteller:
9700041 LELIT
Pos.
für Schlauch 3x5mm
für (LELIT) Kaffeemaschine PL040 - PL041 - PL042 Serien
passend für: Ersatzteil-ID / Hersteller:
MC073 LELIT
ODMC073 LA PAVONI
Pos.
Gewinde (1) 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Gewinde 4x Gewinde 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
PN : 16 bar
Länge 51 mm
Werkstoff: Messing vernickelt
für ( LELIT )Kaffeemaschine MARA ( PL62 ) BIANCA ( PL162T )
passend für: Ersatzteil-ID / Hersteller:
9700001 LELIT
Pos.
einstellbar 9÷14 bar
Schlauchanschluss ø 7 mm
Werkstoff MESSING
für (LELIT) Kaffeemaschine MARA (PL62X) - BIANCA (PL162T)
passend für: Ersatzteil-ID / Hersteller:
MC931 LELIT
OLAB
Pos.
Gewinde (1) 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Gewinde (2) 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
PN 16 bar
Material MESSING - vernickelt
für (LELIT) Kaffeemaschine PL41 - ANNA (PL042) - MARA (PL62X)
passend für: Ersatzteil-ID / Hersteller:
MC238 LELIT
Pos.
Hersteller OLAB Typ 06000
2-Wege
Gewinde (2x) 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Bohrung ø 2 mm
Spule 06000BH-K5FV
Spannung 220/230V - 50/60Hz - 9-12,5 VA
passend für: Ersatzteil-ID / Hersteller:
MC744 LELIT
UNIVERSELLE ANWENDUNG
Pos.
Durchmesser (1) ø 23,5 mm
Höhe 50,7 mm
Gewindegröße 1/8´´
für(LELIT)Kaffeemaschine DIANA ( PL60PLUSTD ) - ELIZABETH ( PL92T )
passend für: Ersatzteil-ID / Hersteller:
MC731 LELIT
Pos.
Gewinde 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Schlauchanschluss ø 5 mm
für (LELIT) Kaffeemaschine PL041PLUST - PL041TEM - PL041LEM - PL041PLUS ANITA - PL041PLUST GLENDA - PLPL042LEM - PL042TEM - PL042TEMD - PL042EMI - PL042PLUS ANITA -PL060 DIANA - PL060T DIANA - PL062 MARA - PL062S MARA - PL081T PL091T - PL092T
passend für: Ersatzteil-ID / Hersteller:
MC141 LELIT
Pos.
Gewinde 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Gesamtlänge: 20 mm
Schlüsselweite 14
Konisch zulaufend
Werkstoff MESSING
für (LELIT) Kaffeemaschine *** UNIVERSELLE ANWENDUNG ***
passend für: Ersatzteil-ID / Hersteller:
CD0024/442 LELIT
Pos.
Gewinde (1) 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
für Schlauch 3x5mm
WERKSTOFF: MESSING
für(LELIT)Kaffeemaschine ANNA ( PL41 ) - ANITA ( PL042) - GRACE ( PL81T ) - KATE ( PL82T ) - VICTORIA ( PL91T ) - ELIZABETH ( PL92T )
passend für: Ersatzteil-ID / Hersteller:
9700038 LELIT
Pos.
Einzelskala 0÷16 bar - Anschluss ø 1/8 " INNEN
Rahmen ø 45 mm
Einbaudurchmesser ø 39,8 mm
für (LELIT) Kaffeemaschine ELIZABETH ( PL92T )
passend für: Ersatzteil-ID / Hersteller:
9700042 LELIT
Pos.
40 x 35 mm
Werkstoff: Kunststoff
für(LELIT)Kaffeemaschine *** VIP LINE ***
passend für: Ersatzteil-ID / Hersteller:
3700006 LELIT
Pos.
ø 42 mm
Stärke: 2 mm
Werkstoff: ABS KUNSTOFF
für(LELIT)Kaffeemaschine ELIZABETH ( PL92T )
passend für: Ersatzteil-ID / Hersteller:
3700034 LELIT
Pos.
Außenrahmen Manometer Lelit VIP LINE
außen-Durchmesser (1) ø 50 mm
innen-Durchmesser (2) ø 37 mm
WERKSTOFF Kunststoff verchromt
für (LELIT) Kaffeemaschine PL81T (GRACE) - PL82T (KATE) - PL91T (VICTORIA) - PL92T (ELIZABETH)
passend für: Ersatzteil-ID / Hersteller:
3700032 LELIT
Pos.
Silikonschlauch 6x10 Länge 500 mm
In den Tank ragen 2 Schläuche. Einer führt zur Pumpe (MC005= ø 5x8 mm), dieser Schlauch führt
das überschüssige Wasser wieder ab, ist am Ventil MC097 montiert und ist dicker im Querschnitt (ø 6x10 mm)
AUSSEN-Durchmesser ø 10 mm
INNEN-Durchmesser ø 6 mm
Wandstärke 1,5 mm
Ausführung: transparent, 60° Shore-Härte (± 5°), talkumiert*, ohne Gewebeeinlage
Werkstoff: Silikon für den Lebensmittelbereich
Temperaturbereich: -40°C bis max. 200°C, mit Dampf bis 135°C sterilisierbar
Druckbereich: zum drucklosen Durchleiten von Flüssigkeiten und Gasen
Durchschlagsspannung: 20 KV/mm
*Hinweis zum Artikel:
Silikonschläuche werden mit einer schützenden Talkumierung behandelt um ihre Handhabung und Lebensdauer zu verbessern.
Aufgrund dieser Beschichtung können sich sichtbare Ablagerungen gebildet haben.
Bitte den Schlauch vor Benutzung unter fließenden Wasser spülen.
für (LELIT) Kaffeemaschine PL42EM - PL42EMI - PL42TEMD - PL41EM - PL41E - PL41TEM - PL41LEM
passend für: Ersatzteil-ID / Hersteller:
MC101 LELIT
Pos.
Silikonschlauch 5x8 Länge 300 mm
AUSSEN-Durchmesser ø 8 mm
INNEN-Durchmesser ø 5 mm
Wandstärke 1,5 mm
Ausführung: transparent, 60° Shore-Härte (± 5°), talkumiert*, ohne Gewebeeinlage
Werkstoff: Silikon für den Lebensmittelbereich
Temperaturbereich: -40°C bis max. 200°C, mit Dampf bis 135°C sterilisierbar
Druckbereich: zum drucklosen Durchleiten von Flüssigkeiten und Gasen
Durchschlagsspannung: 20 KV/mm
*Hinweis zum Artikel:
Silikonschläuche werden mit einer schützenden Talkumierung behandelt um ihre Handhabung und Lebensdauer zu verbessern.
Aufgrund dieser Beschichtung können sich sichtbare Ablagerungen gebildet haben.
Bitte den Schlauch vor Benutzung unter fließenden Wasser spülen.
passend für: Ersatzteil-ID / Hersteller:
MC043 LELIT
Pos.
Kit besteht aus:
1 x OLAB Vibrationspumpe (SILENT)
2 x Gummihalter Lelit
1 x Winkel Schnellverschluss
1 x Winkel Schlauchanschluss
für (LELIT) Kaffeemaschine LELIT *** UNIVERSELLE ANWENDUNG ***
passend für: Ersatzteil-ID / Hersteller:
4000034 LELIT
9700058 LELIT
