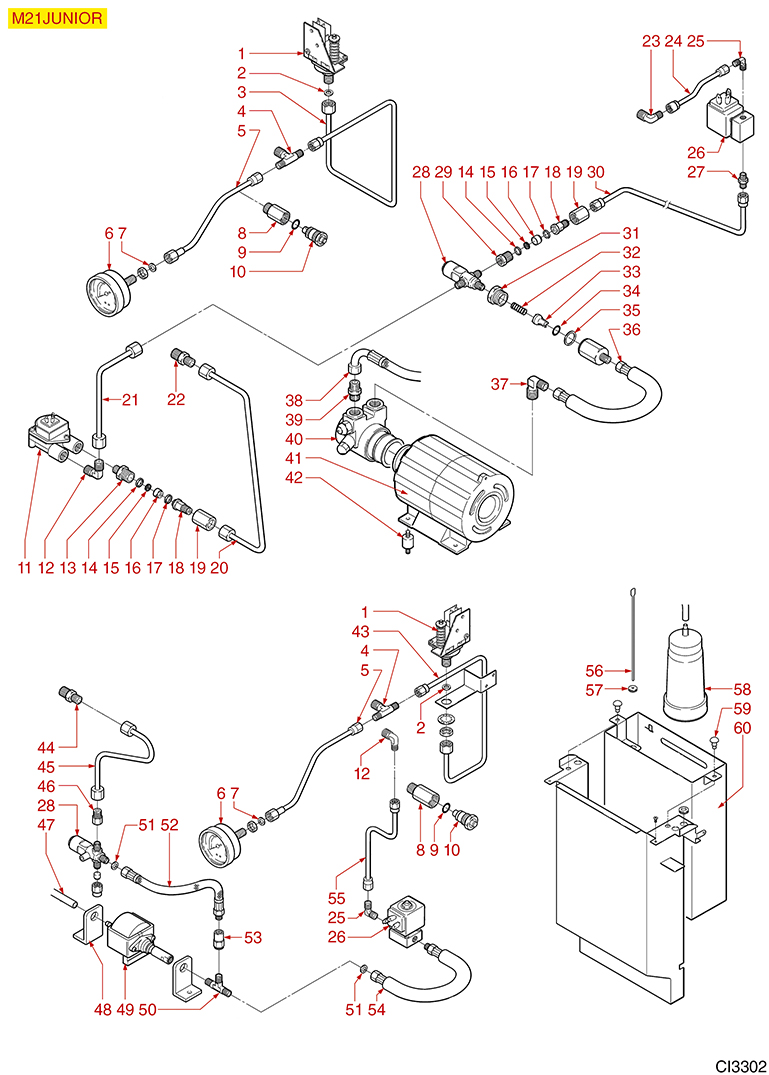

Hydraulische Anlagen | CIMBALI M21JUNIOR

Durchmesser (1) ø 8,5 mm
Durchmesser (2) ø 4,5 mm
Höhe  1,5 mm
Material PTFE (PTFE)

passend für: Ersatzteil-ID / Hersteller:
401196010 CASADIO - Modelle: DIECI - DODICI
401-196-000 LA CIMBALI
401-196-010 LA CIMBALI
401196000 LA FAEMA
401196010 LA FAEMA

INNEN-Durchmesser 9,92 mm
Materialstärke 2,62 mm
Material EPDM

für (BEZZERA) Kaffeemaschine B2000 - B2000-AL - B2006 - B2006-AL - B2009 - B2013 - B3000 - EBBIS - ELLISSE - ELLISSE NEW - GALATEA
für (LA CIMBALI) Kaffeemaschine M20 - M21JUNIOR - M25 - M27 - M28 - M29 - M30 - M31 - M39
für (ECM MANUFACTURE) Kaffeemaschine CLASSIKA II - MECHANIKA - TECHNIKA III
für (GAGGIA) Kaffeemaschine BABY - CAREZZA - CLASSIC - EVOLUTION - NEW BABY - NEW BABY 06 CLASSIC
für (NECTA VENDING) Vendingmaschine SPAZIO C-I - SPAZIO FRESH BREW I - VENEZIA LX - VENEZIA STD C-I
für (SAN MARCO) Kaffeemaschine 100
passend für: Ersatzteil-ID / Hersteller:
7496016 BEZZERA
7496076 BEZZERA
23588.0.00.02 BRASILIA
401-278-000 LA CIMBALI
ECM MILANO
B7496076 ECM MANUFACTURE
P6000.3 ECM MANUFACTURE
DM0041/081 GAGGIA MILANO
10081630 LAVAZZA
MARCFI-ANCAS
18010048 NUOVA SIMONELLI
65456015 RANCILIO
109115 la SAN MARCO

Eingang 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Ausgang 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Bohrung ø  1,15 mm
Prüfnorm - Zulassung NSF
Material Edelstahl
Ausführung mit LED
Anschluss Steckeranschluss

für (BRASILIA) Kaffeemaschine CENTURY - ROMA
für (LA CIMBALI) Eiswürfelerzeuger M-27-START
für (LA CIMBALI) Kaffeemaschine M20 - M21JUNIOR - M22 - M-27 - M-28 - M29 - M30 - M31-BISTRO - M32-BISTRO
für (FAEMA) Kaffeemaschine E98 COMPACT
für (FIAMMA RST) Kaffeemaschine ATLANTIC - MARINA - PRESTIGE
für (NUOVA SIMONELLI) Kaffeemaschine MAC CUP - MAC2000 - OSCAR - PROGRAM VIP
für (SANREMO) Kaffeemaschine AMALFI - CAPRI - PISA - TORINO - VERONA - ZOE
passend für: Ersatzteil-ID / Hersteller:
08729.2.00.08 BRASILIA
16054.2.00.08 BRASILIA
534-391-020 LA CIMBALI
534391020 FAEMA
5.0.000.1012 FIAMMA RST
9.0.55.50G GICAR
9.0.96.50G GICAR
438016 LA PAVONI
438020 LA PAVONI
10112134 SANREMO
10112290 SANREMO

Gewinde 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Gewindelänge 10 mm
Schenkellänge (L1 + L2) 24 mm
Schlüsselweite SW10
PN 16 bar
Werkstoff: MESSING VERNICKELT

für (BRASILIA) Kaffeemaschine CENTURY - CLUB - GRADISCA - LADY - PORTOFINO
für (CASADIO) Kaffeemaschine VENTI
für (LA CIMBALI) Kaffeemaschine M100 - M21JUNIOR - M39-GT
für (DIDIESSE)  Kaffeemaschine FROG
für (FAEMA) Kaffeemaschine E61 JUBILE - EMBLEMA A - EMBLEMA S
für (GRIMAC)  Kaffeemaschine DADAVAPORDOUBLE - NEW-CIALDA-VAPOR - OPALE - TERRY
für (LA PICCOLA) Kaffeemaschine CECILIA - SARA
für (RANCILIO) Kaffeemaschine - SILVIA
für (RENEKA) Kaffeemaschine LC - LIFE - LIFE HIGH CUP - MOSAIC - STREAMLINE - VIVA - VIVA E - VIVA E EVO - VIVA S
für (SAECO) Kaffeemaschine MAGIC COMFORT PLUS - MAGIC COMFORT PLUS REDESIGN - CBC ROYAL CAPPUCCINO REDESIGN - CBC ROYAL COFFEE BAR FWA - CBC ROYAL DIGITAL PLUS REDESIGN - CBC ROYAL PROFESSIONAL - CBC ROYAL PROFESSIONAL N.S.
für (LA SCALA) Kaffeemaschine BUTTERFLY
passend für: Ersatzteil-ID / Hersteller:
00217.0.00.04 BRASILIA
532-507-506 LA CIMBALI
555-000-070 LA CIMBALI
555-000-070R LA CIMBALI
FR011 DIDIESSE
RACCORD.90°1/8 DIDIESSE
532507506 FAEMA
555000070 FAEMA
555000070R FAEMA
1230200011 GRIMAC
G332 GRIMAC
B16 LA PICCOLA
69200070 RANCILIO
69200121 RANCILIO
9001388 RENEKA
A229904355 ROCKET
NR07.029 SAECO
R24 LA SCALA
UNIVERSELLE ANWENDUNG

Hersteller PARKER (SCEM) | Bauserie  VE1402IR
Spulentyp ZB09 - 9 Watt
Spannung 220/230V 50/60Hz
Wegeanzahl 2-Wege stromlos geschlossen
Anschluss: 1/8 x 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Bohrung-Nennweite ø  2,5 mm
Länge Messingkorpus 30 mm
Steckbuchse DIN
Temperaturbereich -20 bis +140°C
Membrane RUBIN (Dampf / Wasser)
Druck max 10 bar
Druck min 0,5 bar
100% ED
Schutzart IP 65

für (ASTORIA CMA) Kaffeemaschine ADRIA - ARGENTA - BRAVA - CK - CKE - CKX - CKXE - DENISE - DIVINA - DORA - GLORIA - LISA - PERLA - PERLA 4D - PLUS 4 YOU - PRATIC - PRATIC NEW - RAPALLO - SIBILLA - VANIA
für (LA CIMBALI) Kaffeemaschine M21JUNIOR - M28 - M28 COMPACT - M29 - M30-BISTRO - M31-CLASSIC - M32
für (FAEMA) Kaffeemaschine E91 AMBASSADOR - E92 COMPACT - E98 COMPACT - STYLEMA
für (LA MARZOCCO) Kaffeemaschine FB70 - FB80 - GB5 - GS3 - LINEA
für (VFA EXPRES) Kaffeemaschine ELITE - MAGESTIC - SPLENDOR
für (WEGA) Kaffeemaschine AIRY - ATLAS - COLOSSEUM - COMBINOVA - CONCEPT - ESPRESSA - EURO-2000 - FORMULA-MILANO - JUNIOR - MININOVA - NOVA - ORION ECO - POLARIS - SPHERA - START - SYNTESIS - VELA - VENERE - VENUS
passend für: Ersatzteil-ID / Hersteller:
18161 ASTORIA CMA
18162A STORIA CMA
533-796-500 LA CIMBALI
533-796-500R LA CIMBALI
533796500 FAEMA
533796500R FAEMA
2441132018 FAEMA
L053 LA MARZOCCO
393273J PARKER
393274U PARKER
VFA EXPRES
WY18162 WEGA
WY18161 WEGA
UNIVERSELLE ANWENDUNG

Hersteller PARKER / LUCIFER - Typ 7121ZBG1LR00 - 2-Wege
Gewindeanscglüsse 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Körper Messing - Innenteile Messing / Edelstahl
Einsatzbereich  Kesselfüllung - stromlos geschlossen
Druckbereich 1-24bar
Bohrung ø 2,5 mm
Flüssigkeitstemperatur -40°C+140°C
Dichtung aus RUBIN
Spule 483510S6 9W 220/240V 50/60Hz
Schutzart IP 65
Anschlüsse Stecker 6,3 mm

für (LA CIMBALI) Kaffeemaschine M20 - M21JUNIOR - M25 - M27 - M28 - M29 - M30 - M39
für (FAEMA) Kaffeemaschine STYLEMA A - STYLEMA S
passend für: Ersatzteil-ID / Hersteller:
533-798-300 LA CIMBALI
533-798-310 LA CIMBALI
533798310 FAEMA
533798310R FAEMA
471203 PARKER

INNEN-Durchmesser 9,92 mm
Materialstärke 2,62 mm
Material EPDM

für (BEZZERA) Kaffeemaschine B2000 - B2000-AL - B2006 - B2006-AL - B2009 - B2013 - B3000 - EBBIS - ELLISSE - ELLISSE NEW - GALATEA
für (LA CIMBALI) Kaffeemaschine M20 - M21JUNIOR - M25 - M27 - M28 - M29 - M30 - M31 - M39
für (ECM MANUFACTURE) Kaffeemaschine CLASSIKA II - MECHANIKA - TECHNIKA III
für (GAGGIA) Kaffeemaschine BABY - CAREZZA - CLASSIC - EVOLUTION - NEW BABY - NEW BABY 06 CLASSIC
für (NECTA VENDING) Vendingmaschine SPAZIO C-I - SPAZIO FRESH BREW I - VENEZIA LX - VENEZIA STD C-I
für (SAN MARCO) Kaffeemaschine 100
passend für: Ersatzteil-ID / Hersteller:
7496016 BEZZERA
7496076 BEZZERA
23588.0.00.02 BRASILIA
401-278-000 LA CIMBALI
ECM MILANO
B7496076 ECM MANUFACTURE
P6000.3 ECM MANUFACTURE
DM0041/081 GAGGIA MILANO
10081630 LAVAZZA
MARCFI-ANCAS
18010048 NUOVA SIMONELLI
65456015 RANCILIO
109115 la SAN MARCO

Länge 370 mm
Ausführung beidseitig gerade
Nennweite ø DN6
Anschlüsse Gewinde (2x) 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Dichtung konisch dichtend
Arbeitsdruck  10 bar
Prüfdruck 32 bar
max. Temperatur 90°C
Werkstoff Innen EPDM Aussen CNS-Umflechtung
Zulassungen DVWG, SVGW, KIWA, CST Bat

für (BFC) Kaffeemaschine CLASSICA - DELUX - GALILEO - GRANDOGE - IMOLA - JUNIOR - LA VITTORIA - LIRA - MARANELLO - MONZA - OPERA
für (LA CIMBALI) Kaffeemaschine M20 - M21 - M21JUNIOR - M24 - M24SELECT - M27 - M30 - M31 - M32 - M39 - M39-GT
für (GAGGIA) Kaffeemaschine E90
für (GRIMAC) Kaffeemaschine G11
für (LA SCALA) Kaffeemaschine CARMEN - EROICA - IRIS - NORMA - TOSCA
für (VICTORIA ARDUINO) Kaffeemaschine ADONIS - ATHENA-LEVA
passend für: Ersatzteil-ID / Hersteller:
532-300-500 LA CIMBALI
532300500 FAEMA
1270200004 GRIMAC
C333 GRIMAC
10085086 LAVAZZA
UNIVERSELLE ANWENDUNG

Gewinde (1 = Schlauchanschluss) 3/8" (= 16,7 mm) AUSSEN-Gewinde für Anschluss 15,0 mm INNEN-Gewinde
Gewinde (2 = Pumpenanschluss) 3/8" - konisch (= 16,7 mm) AUSSEN-Gewinde für Anschluss 15,0 mm INNEN-Gewinde
Gewindelänge (1 = Schlauchanschluss) 12 mm
Gewindelänge (2 = Pumpenanschluss) 9 mm
*** ACHTUNG: EIN VERTAUSCHEN DER GEWINDEANSCHLÜSSE KANN ZUR BESCHÄDIGUNG DER PUMPE FÜHREN ***
Gesamtlänge 29 mm
Schlüsselweite SW21
Material MESSING

für (LA CIMBALI) Kaffeemaschine M20 - M21 - M21JUNIOR - M24 - M27 - M-27 - M-28 - M30 - M31 - M32 - M32-BISTRO - M39 - M39-GT
für (CONTI) Kaffeemaschine CC100 COMPACT - CC100 PM - CC100 SA-SAM - CC100 STANDARD - MONTECARLO - XEOS2
für (FAEMA) Kaffeemaschine E98 PRESIDENT
für (FIORENZATO C.S.) Kaffeemaschine BRICOLETTA - CAMPANILE - COLOMBINA - DUCALE - FENICE - LIDO - MURANO - PIAZZA SAN MARCO - RIO - VENEZIA - VOLANTE
für (GRIMAC) Kaffeemaschine G11
für (LA PAVONI) Kaffeemaschine P TRE - P UNO - P90
passend für: Ersatzteil-ID / Hersteller:
5302012 BEZZERA
532-500-600 LA CIMBALI
755200 CONTI
532500600 FAEMA
A1300008 FIORENZATO C.S.
A1300008 GRIMAC
31104001 PAVONI

Silikonschlauch 6x10 als Meterware - Bitte benötigte Länge bestellen, auch rationale Mengen möglich, z.B. 0,3 Meter.

AUSSEN-Durchmesser ø 10 mm
INNEN-Durchmesser ø 6 mm
Wandstärke 1,5 mm
Ausführung: transparent, 60° Shore-Härte (± 5°), talkumiert*, ohne Gewebeeinlage
Werkstoff: Silikon für den Lebensmittelbereich
Temperaturbereich: -40°C bis max. 200°C, mit Dampf bis 135°C sterilisierbar
Druckbereich: zum drucklosen Durchleiten von Flüssigkeiten und Gasen
Durchschlagsspannung: 20 KV/mm

*Hinweis zum Artikel:
Silikonschläuche werden mit einer schützenden Talkumierung behandelt um ihre Handhabung und Lebensdauer zu verbessern.
Aufgrund dieser Beschichtung können sich sichtbare Ablagerungen gebildet haben.
Bitte den Schlauch vor Benutzung unter fließenden Wasser spülen.

für (CASADIO) Kaffeemaschine QUINDICI - UNDICI
für (LA CIMBALI) Kaffeemaschine M20 - M21JUNIOR - M24 - M24SELECT - M27 - M28 - M29 - M30 - M31 - M39 - M39-GT
für (CONTI) Kaffeemaschine CC100 COMPACT - CC100 STANDARD - MONTECARLO - X-ONE - X-ONE TCI
für (FAEMA) Kaffeemaschine EMBLEMA - ENOVA - TEOREMA
für (LA PAVONI) Kaffeemaschine BAR - BART - CAFE - HOTEL - PUB
für (RENEKA) Kaffeemaschine CONCEPT - LC - LIFE - LIFE HIGH CUP - MOSAIC - OEM - PLUS SERIE PRESTIGE - R80 - STREAMLINE - TEMPO - VIVA - VIVA E - VIVA E EVO - VIVA S - XL BASIC - XL PALLAS
passend für: Ersatzteil-ID / Hersteller:
220000016 CASADIO
220-000-016 LA CIMBALI
405621 CONTI
220000016 FAEMA
650001 LA PAVONI
9005266 RENEKA
UNIVERSELLE ANWENDUNG

Masse 53 x 34 x 28 mm
Befestigung 1-loch
Material Gummi

passend für: Ersatzteil-ID / Hersteller:
ET5159 ALICE CLUB
26314001 ASTORIA CMA
7470602 BEZZERA
01436.0.00.02 BRASILIA
95.01631 CARIMALI
532803900 CASADIO
8.01.022 CEME
532-803-900 CIMBALI
C219900770 ECM MANUFACTURE
00376035 ELEKTRA
30400060 EXPOBAR
532803900 FAEMA
5.0.000.0043 FIAMMA RST
A1600022 FIORENZATO C.S.
DY0003 GAGGIA MILANO
149185850 GAGGIA MILANO
9991.056 GAGGIA MILANO
WGADY0003 GAGGIA MILANO
DBX300T2-4-4B GPE VENDORS
DBX400T4-4-4B GPE VENDORS
1220600003 GRIMAC
MG225 GRIMAC
IS000694 ISOMAC
MS-0909413 KRUPS
05180005 NUOVA SIMONELLI
2711012 LA PAVONI
IS000694 LA PAVONI
996530017711 PHILIPS
GO0900SP QUICK MILL
36990056 RANCILIO
13170010 RDL
SVNBS015 SAB ITALIA
149185850 SAECO
9991.056 SAECO
WGADY0003 SAECO
C-0507 LA SCALA
05464 LA SPAZIALE
8.01.022 ULKA
ANTISUPGOPODO VIBIEMME
05180005 VICTORIA ARDUINO
WY26314001 WEGA

Hersteller ULKA  - Typ EX5
Spannung 230 V ~
Leistung 48 W
Frequenz 50 Hz
integrierte Diode (1N 4007P)
Eingang Schlauchtülle ø  6 mm  für Silikonschlauch ø 5x8 mm
Ausgang 1/8"  (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Ausganganschluss aus Messing flach
max. Druck 15 bar
Wassertemperatur max. 20 °C
Anschlussklemme 6,3x0,8 mm
Länge 123 mm
NSF-zertifiziert

für (BIANCHI) Vendingmaschine BVM303 - GAIA
für (ECM MANUFACTURE) Kaffeemaschine MECHANIKA
für (ELEKTRA) Kaffeemaschine MINI-VERTICALE
für (EXPOBAR) Kaffeemaschine EXPRESSO - MINI COMPACT - MONROC - OFFICE
für (KRUPS) Kaffeemaschine PALATINO 905
für (LAVAZZA) Kaffeemaschine EP4100M
für (QUICK MILL) Kaffeemaschine 0980 ANDREJA
für (RANCILIO) Kaffeemaschine SILVIA
für (SAECO) Kaffeemaschine CBC ROYAL-PROFESSIONAL
für (VIBIEMME) Kaffeemaschine DOMOBAR - DOMOBAR JUNIOR - DOMOBAR-SUPER
passend für: Ersatzteil-ID / Hersteller:
V...38 ASCASO
26316001 ASTORIA CMA
5966005 BEZZERA
7731020 BEZZERA
7731014 BEZZERA
27003316 BIANCHI
07548.2.00.08 BRASILIA
1.01.320.07/PA CEME
1.01.320.07/PAEX5 CEME
537-018-200 LA CIMBALI
UL301202 DELONGHI
C199900280 ECM MANUFACTURE
ECM MILANO
00254035 ELEKTRA
772550 ELOMA
60000040 EXPOBAR
F533195900 FAEMA
A1900042 FIORENZATO C.S.
GAGGIA MILANO
GEM-FUTUREMA
1220300004 GRIMAC
MG071 GRIMAC
451001 ISOMAC
MS-0909485 KRUPS
10065957 LAVAZZA
098760 NECTA VENDING
04800005 NUOVA SIMONELLI
0P187720958 LA PAVONI
451001 LA PAVONI
996530007753 PHILIPS
996530007782 PHILIPS
PO08700 QUICK MILL
14200040 RDL
34011026 RANCILIO
SVNBP003 SAB ITALIA
187720958 SAECO
C-0512 LA SCALA
07640 LA SPAZIALE
04.HB0126.001 SPM
1.01.320.07/PA ULKA
1.01.320.07/PAEX5 ULKA
POMPVIBDOM VIBIEMME (VBM)
04800005 VICTORIA ARDUINO
WY26316001 WEGA
UNIVERSELLE ANWENDUNG

Durchmesser (1) ø 8,5 mm
Durchmesser (2) ø 4,5 mm
Höhe  1,5 mm
Material PTFE (PTFE)

passend für: Ersatzteil-ID / Hersteller:
401196010 CASADIO - Modelle: DIECI - DODICI
401-196-000 LA CIMBALI
401-196-010 LA CIMBALI
401196000 LA FAEMA
401196010 LA FAEMA

Länge 170 mm
Ausführung beidseitig gerade
Anschlüsse Gewinde (1) 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Anschlüsse Gewinde (2) 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Dichtung flach dichtend
Arbeitsdruck 10 bar
Prüfdruck 20 bar
max. Temperatur 90°C
Werkstoff Innen EPDM Aussen CNS-Umflechtung

für (LA CIMBALI) Kaffeemaschine JUNIOR - M20 - M21 JUNIOR S
für (FAEMA) Kaffeemaschine E98 COMPACT
passend für: Ersatzteil-ID / Hersteller:
441-510-000 CIMBALI
441510000 FAEMA
UNIVERSELLE ANWENDUNG

Länge 170 mm
Ausführung beidseitig gerade
Anschlüsse Gewinde (1) 1/8" (= 8,6 mm) INNEN-Gewinde für Anschluss 9,7 mm AUSSEN-Gewinde
Anschlüsse Gewinde (2) 1/8" (= 9,7 mm) AUSSEN-Gewinde für Anschluss 8,6 mm INNEN-Gewinde
Dichtung flach dichtend
Arbeitsdruck 10 bar
Prüfdruck 20 bar
max. Temperatur 90°C
Werkstoff Innen EPDM Aussen CNS-Umflechtung

für (LA CIMBALI) Kaffeemaschine JUNIOR - M20 - M21 JUNIOR S
für (FAEMA) Kaffeemaschine E98 COMPACT
passend für: Ersatzteil-ID / Hersteller:
441-510-000 CIMBALI
441510000 FAEMA
UNIVERSELLE ANWENDUNG
